Zwolnica z Silnikiem i Kołem Napędowym (pasuje do JCB) - JSA0073
Kompletny zestaw napędowy (zwolnica + silnik + koło napędowe) do najcięższych koparek gąsienicowych JCB. W skład wchodzi zintegrowana zwolnica planetarna, wydajny silnik hydrauliczny (2 prędkości) oraz fabrycznie dopasowane koło napędowe (sprocket). To rozwiązanie eliminuje problemy z doborem pasującego koła i pozwala na szybką regenerację układu jezdnego w maszynach o masie 30-40 ton. Sprawdź wymiary montażowe w tabeli poniżej, aby zweryfikować dopasowanie do swojej maszyny.
Specyfikacja Techniczna:
| Typ elementu |
Zwolnica + silnik hydrauliczny + koło napędowe |
|---|
| Kategoria części |
Układ jezdny / Podwozie / Zwolnica |
|---|
| Numer katalogowy |
JSA0073 |
|---|
| Liczba prędkości |
2 (2-speed) |
|---|
| Waga |
410 kg |
|---|
Wymiary Montażowe (do weryfikacji dopasowania):

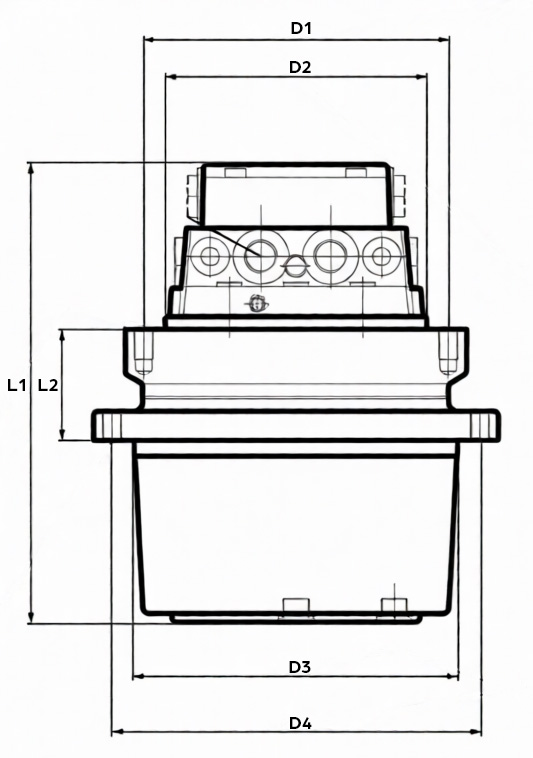

Schemat poglądowy - oznaczenia wymiarów
| Wysokość kołnierza montażowego (L2) |
103 mm |
|---|
| Średnica zewnętrzna kołnierza do ramy (D1) |
440 mm |
|---|
| Rozstaw otworów do ramy - okrąg śrub (D2) |
380 mm |
|---|
| Rozstaw otworów koła - okrąg śrub gwiazdy (D3) |
472 mm |
|---|
| Największa średnica zewnętrzna bębna (D4) |
574 mm |
|---|
| Średnica centrująca pod koło napędowe |
435 mm |
|---|
| Mocowanie do ramy podwozia |
18 otworów · gwint M24 |
|---|
| Mocowanie koła napędowego (gwiazdy) |
24 otwory · gwint M20 |
|---|
Zastosowanie (Maszyny JCB):
Koparki Gąsienicowe (JS)
JS305 · JS330 · JS360 · JS370 · JS385
Seria X
300X · 370X [T2] · 370X [T4F/STV]
Modele Specjalne
JCB 345 · JCB 385
Porada Techniczna Warsztatu: Montaż nowego koła napędowego do mocno wyciągniętej gąsienicy spowoduje jej błyskawiczne "podcinanie" i zniszczenie zębów nowej gwiazdy - przed montażem sprawdź zużycie gąsienicy. Po zamontowaniu zwolnicy na ramie (18 śrub) sprawdź napięcie gąsienic po pierwszych kilku metrach jazdy. Ze względu na masę podzespołu i ogromne siły, po 50 motogodzinach dociągnij śruby mocujące zwolnicę do ramy - lubią "osiąść" pod ciężarem maszyny. UWAGA: podzespół waży 410 kg - do montażu używaj odpowiedniego dźwignika lub suwnicy, nigdy nie podnoś ręcznie.
